1 产品概况

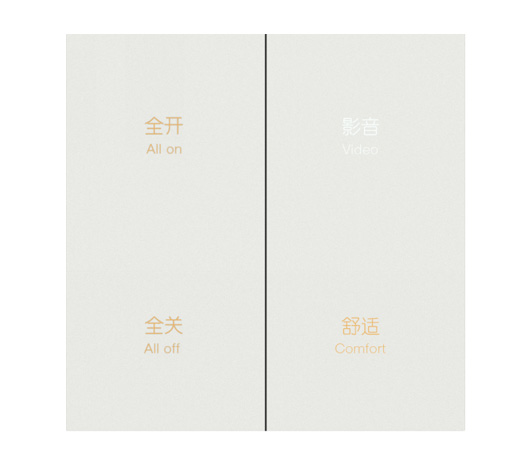

产品名称：4键智能控制面板-EV1

产品型号：KLA/MEV1220.2.4

2 产品介绍

2联4键智能面板，金属边框，塑料按键,支持按键字体/图案标识雕刻透光

（1）可用于开关照明、窗帘开合、投影幕布升降等，具有长按、短按和取反功能；；

（2）可对调光设备进行控制，具有相对调光和绝对调光的功能输出；

（3）可进行8bit的场景控制，调用已设置好的场景功能；

（4）具有LED指示功能，可选择多种显示状态，如：常开、常关、闪烁……

3 技术参数

总线电压：21-30 VDC，KNX总线取电

总线电流：≤12 mA

总线功率：≤ 360mW

工作温度：-5°…+45°C

储存温度：-25°…+55°C

运输温度：-25°…+70°C

相对湿度：Max 90%

尺寸（H x W x D）：86mm x 86mm x 10.5 mm

安装方式：86盒安装

1 产品概况

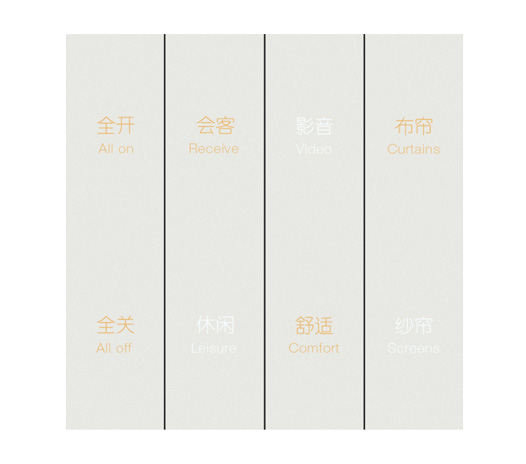

产品名称：8键智能控制面板-EV1

产品型号：KLA/MEV1220.2.8

2 产品介绍

4联8键智能面板，金属边框，塑料按键,支持按键字体/图案标识雕刻透光

（1）可用于开关照明、窗帘开合、投影幕布升降等，具有长按、短按和取反功能；；

（2）可对调光设备进行控制，具有相对调光和绝对调光的功能输出；

（3）可进行8bit的场景控制，调用已设置好的场景功能；

（4）具有LED指示功能，可选择多种显示状态，如：常开、常关、闪烁……

3 技术参数

总线电压：21-30 VDC，KNX总线取电

总线电流：≤12 mA

总线功率：≤ 360mW

工作温度：-5°…+45°C

储存温度：-25°…+55°C

运输温度：-25°…+70°C

相对湿度：Max 90%

尺寸（H x W x D）：86mm x 86mm x 10.5 mm

安装方式：86盒安装

1 产品概况

产品名称：4键智能控制面板-EV1

产品型号：KLA/MEV1220.2.4R4

2 产品介绍

2联4键智能面板，带4路6A继电器，金属边框，塑料按键,支持按键字体/图案标识雕刻透光

（1）可用于开关照明、窗帘开合、投影幕布升降等，具有长按、短按和取反功能；

（2）带4路6A继电器输出，可控制灯光、窗帘等设备；

（3）可进行场景控制，调用已设置好的场景功能；

（4）具有LED指示功能，可选择多种显示状态，如：常开、常关、闪烁……

（5）可进行逻辑运算控制输出。

3 技术参数

总线电压：21-30 VDC，KNX总线取电

辅助电压：24V DC

额定电压：250VAC

总线电流：≤ 12 mA

总线功率：≤ 360mW

辅助电流：≤ 25 mA

辅助功率：≤ 0.6W

负载功率：单路≤ 800W（阻性负载）、单路 ≤ 200W（容性负载）

工作温度：-5°…+45°C

储存温度：-25°…+55°C

运输温度：-25°…+70°C

相对湿度：Max 90%

尺寸（H x W x D）：86mm x 86mm x 10.5 mm

安装方式：86盒安装

1 产品概况

产品名称：8键智能控制面板-EV1

产品型号：KLA/MEV1220.2.8R4

2 产品介绍

4联8键智能面板，带4路6A继电器，金属边框，塑料按键,支持按键字体/图案标识雕刻透光

（1）可用于开关照明、窗帘开合、投影幕布升降等，具有长按、短按和取反功能；

（2）带4路6A继电器输出，可控制灯光、窗帘等设备；

（3）可进行场景控制，调用已设置好的场景功能；

（4）具有LED指示功能，可选择多种显示状态，如：常开、常关、闪烁……

（5）可进行逻辑运算控制输出。

3 技术参数

总线电压：21-30 VDC，KNX总线取电

辅助电压：24V DC

额定电压：250VAC

总线电流：≤ 12 mA

总线功率：≤ 360mW

辅助电流：≤ 25 mA

辅助功率：≤ 0.6W

负载功率：单路≤ 800W（阻性负载）、单路 ≤ 200W（容性负载）

工作温度：-5°…+45°C

储存温度：-25°…+55°C

运输温度：-25°…+70°C

相对湿度：Max 90%

尺寸（H x W x D）：86mm x 86mm x 10.5 mm

安装方式：86盒安装
